LED-Module in Form von Spots erfreuen sich immer mehr einer wachsenden Beliebtheit.
Die in vielen Leuchtfarben erhältlichen LED-Spots sind sehr universell einsetzbar. Ihr Einsatzgebiet erstreckt sich von der Dekorationsbeleuchtung in Vitrinen, Schränken, Wohnräumen als optischer Gimmick oder als stimmungsvolle Beleuchtungsergänzung bis hin zu Warn- bzw. Sicherheitsbeleuchtung, etwa zur Markierung von Treppenstufen, zur Leitung in dunklen Bereichen oder als Warnmarkierung.
Wer die individuelle Lösung gegenüber konfektionierten Fertiglösungen bevorzugt, der kann zur der hier vorgestellten Spot-Bausatzvariante greifen.
Das PWM Lichtspielmodul bietet 5 PWM Kanäle a 3 Leuchtdioden und einem Dauerkanal.
Die einzelnen Kanäle werden stufenlos von "aus" bis "an" und "an" bis "aus" angesteuert, wodurch sich durch die Vielzahl an verschiedenen Farbkombinationen wunderschöne Farbeffekte ergeben. Je nach Verwendungszweck können Sie die Aufleuchtzeit und die Zeit bis zum nächsten Farbwechsel frei einstellen und sichern, so dass beim Einschalten immer Ihre Lieblingseinstellungen gestartet werden.
- 16 Kanäle an die 16 Led`s angeschlossen werden können
- Es stehen 3 PWM Kanäle a minimal 5 Led´s zur Verfügung
- Mittels drei Taster wird die Aufleuchtzeit und die Farbwechselzeit gewählt
- Einstellung des Farbwechsels zwischen 0 min und 4 min
- Einstellung der Aufleuchtzeit zwischen 0 min und 8 min
- Lieblingseinstellungen können gesichert werden
- Betriebsspannung 6V bis 14V DC
- Stromaufnahme je nach Programm 40 bis 100 mA

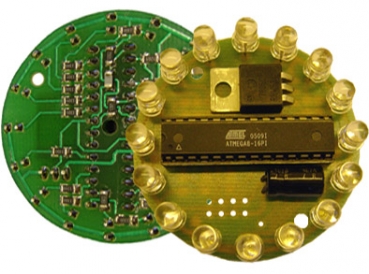

- Platinenmaße sind 50 mm Durchmesser
- Programmierter und geprüfter Controller Atmega8
- Platine (mit Lötstoplack und in bester Qualität)
- Alle zum Aufbau benötigten Bauteile (R, C, Tr ...)
- Schaltplan (x.jpg per Mail)
- Eine Betriebsanleitung (PDF-Format per Mail)
Taster und Led´s sind im Lieferumfang nicht enthalten
