Mit dem Bausatz haben Sie die Möglichkeit sehr einfach und in kürzester Zeit ein 4-fach Ampelschaltmodul aufzubauen, welches sehr eindrucksvoll im Bereich Modellbau eingesetzt werden kann. Ihren ganz persönlichen Ideen und authentischen Straßennachbildungen sind nun keinerlei Grenzen mehr gesetzt. Diese Schaltung ist universell einsetzbar für Kreuzungen, Einmündungen, Baustellen, Strassenverengungen usw.
Bei den meisten Ampelschaltungen schalten die gegenüberliegenden Ampeln gleichzeitig auf grün - doch wer denkt dabei an den abbiegenden Gegenverkehr?

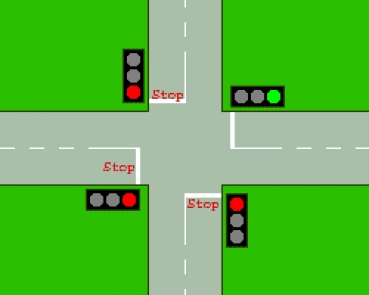

Bei dieser Schaltung schaltet von den 4 Ampeln einer Kreuzung immer nur eine Ampel auf grün, danach erst die 2-te, 3-te und 4-te, darum können auch linksabbiegende Fahrzeuge ohne Unfallgefahr abbiegen. Der Gegenverkehr bekommt erst später grün.
Außerdem ist diese Schaltung in der Lage je ein Relais anzusteuern (insgesamt vier Relais), mit dem man je eine Stoppstelle des Car-systems schalten kann.
Die Stoppstelle lässt die Fahrzeuge wie im richtigen Leben bei rot/gelb fahren und bei folgendem gelb wieder stoppen, ebenso natürlich bei rot.
Weiterhin haben Sie die Möglichkeit mittels drei Taster die Übergangsgeschwindigkeit zwischen der Grün- Rotphase einzustellen und die Anzahl der zu verwendeten Ampeln einzustellen. z.B. 3 Ampeln für Strasseneinmündungen oder 2 Ampeln für Baustelle oder Strassenverengung.
Selbstverständlich lassen sich beide Werte abspeichern und werden bei jedem Neustart geladen.
Das Modul ist selbstverständlich mit den handelsüblichen Ampeln von Busch und Faller verwendbar.
- Es können bis zu vier Ampeln angesteuert werden.
- Keine Unfallgefahr durch Linksabbieger.
- Es können vier Stoppstellen angeschlossen werden.
- Jeder Kanal kann mit max. 100mA belastet werden.
- Die Übergangsgeschwindigkeit zwischen Rot- Grünphasen (G/R) beträgt 2s.
- Die Dauer der Grün- bzw Rotphasen kann eingestellt werden (1s - 60s).
- Die gewünschten Einstellungen können gesichert werden und werden beim Neustart geladen.
- Die Betriebsspannung liegt zwischen 6V und 12V DC.
- Die Stromaufnahme beträgt ca. 100mA.
- Die Platinenmaße sind 65 x 100 mm.

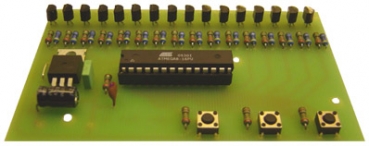

- Programmierter und geprüfter Controller Atmega8
- Platine (mit Lötstoplack und in bester Qualität)
- Alle zum Aufbau benötigten Bauteile (R, C, Tr ...)
- Schaltplan (x.jpg per Mail)
- Eine Betriebsanleitung (PDF-Format per Mail)
Led´s sind im Lieferumfang nicht enthalten
