Mit diesem Bausatz haben Sie die Möglichkeit sehr einfach und in kürzester Zeit ein Lichtspielmodul mit drei PWM-Kanälen und drei Dauerkanälen aufzubauen. Die einzelnen PWM-Kanäle werden stufenlos von "aus" bis "an" und "an" bis "aus" angesteuert, wodurch sich wunderschöne Farbeffekte ergeben. Durch die Vielzahl an verschiedenen Farbkombinationen, geringen Abmessungen und dem großen Betriebsspannungsbereich ist das Einsatzgebiet des Lichtmoduls nahezu unbegrenzt. Sie können mit diesem Lichtspielmodul Ihre ganz persönlichen Ideen umsetzen, ganz egal, ob Sie das Lichtmodul in Modellbau, beim Case-Modding, zu Dekorationszwecken in Ihrer Wohnung oder in anderen Bereichen einsetzen wollen. Ihren individuellen Ideen sind keine Grenzen gesetzt!
- 3 PWM Kanäle a 5W
- 3 Dauerlichtkanal a 300 mA
- 7 Geschwindigkeitsstufen
- 6 Speicherplätze
- 1 Automatikprogramm
- Betriebsspannungbereich 12V DC
- Stromaufnahme ca. 100mA (Ohne Led´s)
- Abmessungen 64 x 79mm
- Programmierte und geprüfte Controlle Atmega8
- Platine (mit Lötstoplack und in bester Qualität)
- Alle zum Aufbau benötigten Bauteile (R, C, ...Außer Leuchtmittel)
- Schaltplan (x.jpg per Mail)
- Eine Betriebsanleitung (PDF-Format per Mail)
Led´s, Fernbedienung, Stecker und Gehäuse sind im Lieferumfang nicht enthalten.

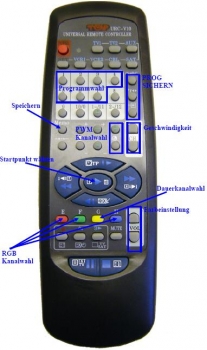

Das Modul verfügt über 6 frei programmierbare Speicherplätze für die drei Grundfarben rot, grün und blau.
Jeder Speicherplatz kann Individuell (rot 0-100%; grün 0-100%; blau 0-100%) eingestellt werden und unabhängig von den anderen Speicherplätzen gesichert werden.
Zusätzlich zu den Eingestellten RGB Kanälen können auch für jeden Speicherplatz explizit die Dauerkanäle eingestellt und gesichert werden.
Des Weiteren, steht Ihnen ein Automatikprogramm der die Farben automatisch durchläuft zur Verfügung.
Sie können zwischen sieben verschiedenen Geschwindigkeitsstufen frei wählen. Weiterhin können Sie Ihren Lieblingsstartpunkt setzten oder diesen per Zufall bestimmen lassen. Ebenso können Sie auf die Speicherplätze 4 bis 6 die aktuelle Farbkombination der Automatik sichern und diese zu jedem beliebigen Zeitpunkt wieder aufrufen.

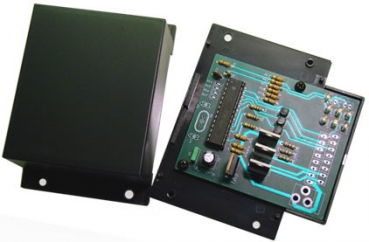

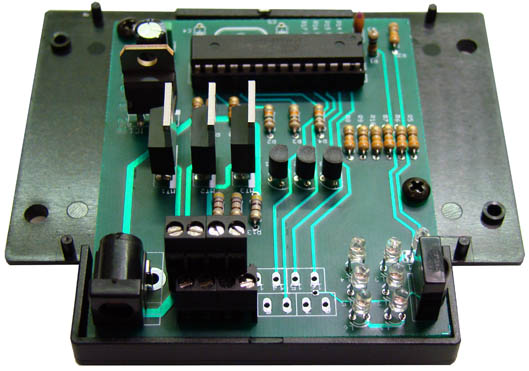

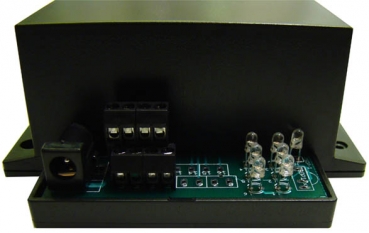

Bilder:
