Mit diesem Bausatz haben Sie die Möglichkeit sehr einfach und in kürzester Zeit eine Voltmeter aufzubauen, das die Spannung im einem LCD Display als auch über 14 Led´s darstellen kann.

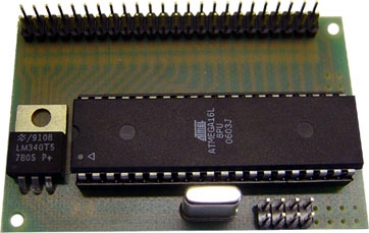

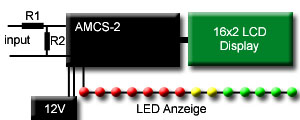

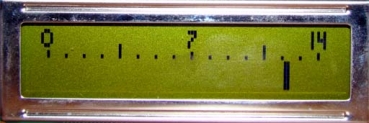

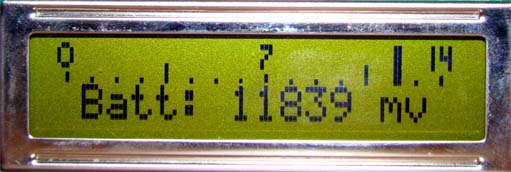

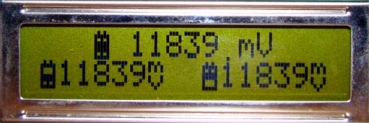

Es stehen drei verschiedene Darstellungsarten bei der LCD Anzeige zur Verfügung, sowie Balken- und Punktdarstellung bei der Led Darstellung.
Die ausgewählten Darstellungsarten wird gesichert, so dass beim einschalten immer die gewünschte Darstellung erscheint.
- Messbereich von 0 bis 14V (LCD Anzeige)
- Drei Darstellungsmöglichkeiten (LCD Anzeige)
- Min/Max Anzeige (LCD Anzeige)
- Anschluss von 14 Led´s für eine LED Anzeige
- Messbereich von 7,5 bis 14V (LED Anzeige; 0,5V Schritte)
- Balkendarstellung und Punktdarstellung (LED Anzeige)
- Eingang für zwei Taster, mit denen die Darstellungen für beide Anzeigen umgeschaltet werden können
- Betriebsspannung 6V bis 14V DC
- Stromaufnahme je nach Programm 40 bis 100 mA
- Die Platinenmaße sind 67 x 45 mm
- Programmierter und geprüfter Controller Atmega8
- Platine (mit Lötstoplack und in bester Qualität)
- Alle zum Aufbau benötigten Bauteile (R, C, Tr ...)
- Schaltplan (x.jpg per Mail)
- Eine Betriebsanleitung (PDF-Format per Mail)
Taster und Led´s sind im Lieferumfang nicht enthalten
