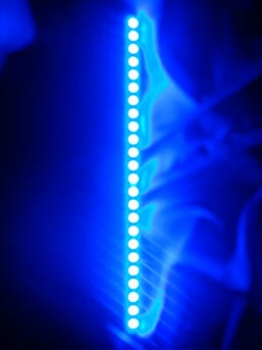

Mit diesem Bausatz haben Sie die Möglichkeit sehr einfach und in kürzester Zeit einen Led Thermometer mit vier Programmen aufzubauen.
Das Programm wird gesichert, so dass beim einschalten immer die gewünschte Darstellung erscheint.
- Anschluss von 24 Led´s.
- Zwei Temperaturbereiche (11 - 34 Gard in 1 Grad Schritten und 16 - 27,5 Gard in 0,5 Grad Schritten)
- Balkendarstellung und Punktdarstellung
- Betriebsspannung 6V bis 14V DC
- Stromaufnahme je nach Programm 40 bis 100 mA
- Die Platinenmaße sind 67 x 45 mm

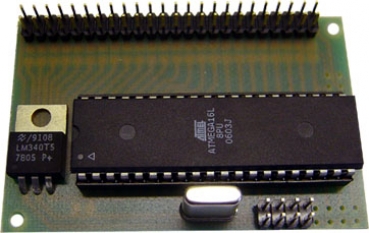

- Programmierter und geprüfter Controller Atmega8
- Platine (mit Lötstoplack und in bester Qualität)
- Alle zum Aufbau benötigten Bauteile (R, C, Tr ...)
- Schaltplan (x.jpg per Mail)
- Eine Betriebsanleitung (PDF-Format per Mail)
Taster und Led´s sind im Lieferumfang nicht enthalten
Programm 1:
Temperaturbereich: 11 bis 34 Grad in 1 Grad schritten
Anzeige: Eine Led leuchtet für die aktuelle Temperatur
Programm 2:
Temperaturbereich: 11 bis 34 Grad in 1 Grad schritten
Anzeige: Alle Led´s bis zu der einschließlich aktuellen Temperatur leuchten
Programm 3:
Temperaturbereich: 16 bis 27,5 Grad in 0,5 Grad schritten
Anzeige: Eine Led leuchtet für die aktuelle Temperatur
Programm 4:
Temperaturbereich: 16 bis 27,5 Grad in 0,5 Grad schritten
Anzeige: Alle Led´s bis zu der einschließlich aktuellen Temperatur leuchten
