Beschreibung:
Mit diesem Bausatz haben Sie die Möglichkeit sehr einfach und in kürzester Zeit eine LED Quarzuhr aufzubauen.

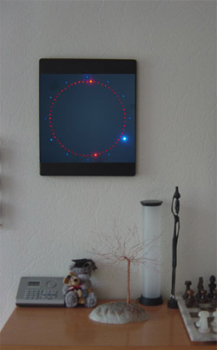

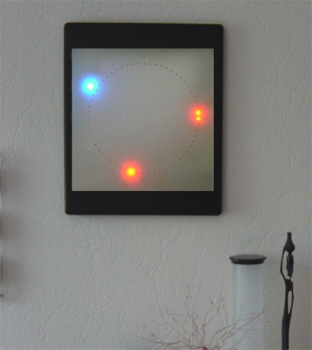

Diese Uhr zeigt Ihnen die Uhrzeit nicht mittels Zeiger oder Digitalanzeige, sondern mit 72 Led´s an.

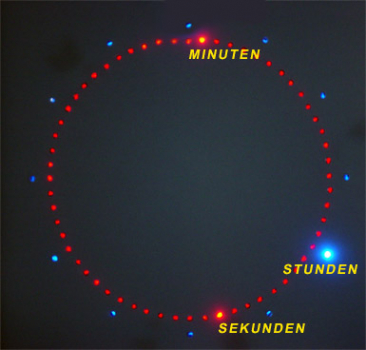

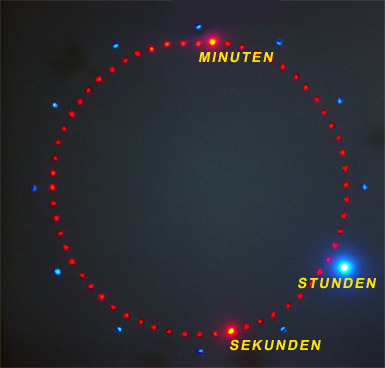

60 Led´s stellen die Minuten und Sekunden und 12 Led´s die Stunden dar.
Jegliche Uhrzeit ist hiermit darstellbar und das ohne Zeiger.
Es ist wirklich faszinierend und ein innovative Art der Zeitanzeige im modernem Computerzeitalter, die jeden Ihre Besucher in staunen versetzen wird.
Mittels drei Taster wird die Uhrzeit und die Helligkeit der Hintergrundbeleuchtung eingestellt.
Technische Daten:
- Mittels drei Taster wird die Uhrzeit und die Hintergrundbeleuchtung eingestellt
- Betriebsspannung 6V bis 14V DC
- Stromaufnahme ca. 350 mA

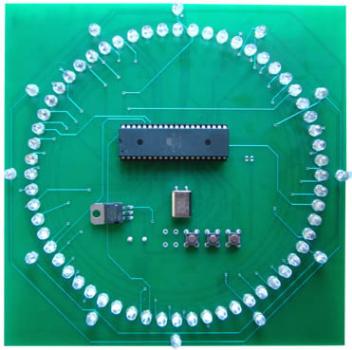

- Die Platinenmaße sind 170 x 170 mm
Lieferumfang:
- Programmierter und geprüfter Controller Atmega8
- Platine (mit Lötstoplack und in bester Qualität)
- Alle zum Aufbau benötigten Bauteile (R, C, Tr ...)
- Schaltplan (x.jpg per Mail)
- Eine Betriebsanleitung (PDF-Format per Mail)
Led´s sind im Lieferumfang nicht enthalten
Programmübersicht:
