Mit diesem Bausatz haben Sie die Möglichkeit sehr einfach und in kürzester Zeit eine binäre Quarzuhr aufzubauen.
Diese Uhr zeigt Ihnen die Uhrzeit nicht mittels Zeiger oder Digitalanzeige, sondern mittels des Binärsystems.

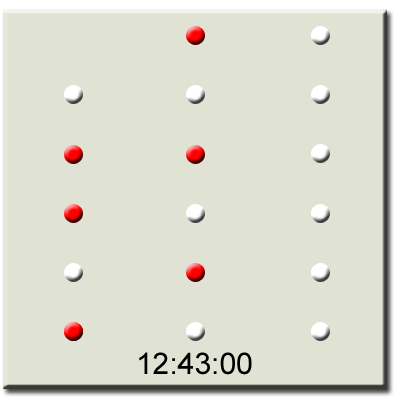

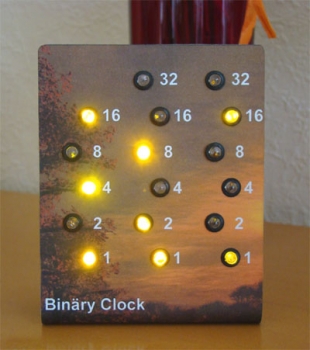

Drei Reihen der Led's stellen die Stunden, Minuten und Sekunden mit den Werten 32, 16, 8, 4, 2, 1 dar.
Jegliche Uhrzeit ist hiermit darstellbar und das ohne Zeiger.
Es ist wirklich faszinierend und ein innovative Art der Zeitanzeige im modernen Computerzeitalter, die jeden Ihrer Besucher in Staunen versetzen wird. Mittels drei Taster wird die Uhrzeit und die Helligkeit der Hintergrundbeleuchtung eingestellt.

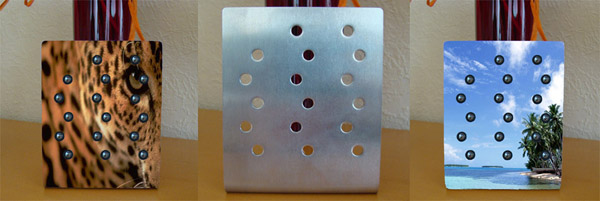

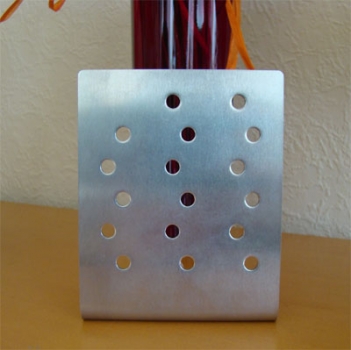

Passend zu dem Layout der Uhr ist auch eine Frontplatte erhältlich, die Sie nach Ihren Wünschen und Ideen selbst gestalten können.
Sie können diese unbearbeitet im Alu Lock belassen, selbst bemalen und beschriften oder mit einer selbstklebenden Druckerfolie bekleben.
- 17 Kanäle an die 17 Led`s angeschlossen werden können
- Mittels drei Taster wird die Uhrzeit und die Hintergrundbeleuchtung eingestellt
- Betriebsspannung 6V bis 14V DC
- Stromaufnahme je nach Programm 40 bis 100 mA
- Die Platinenmaße sind 75 x 95 mm
- (Option) Frontplattenmaße sind 95 x 119 mm, Standfuß 95 x 60 mm
- Programmierter und geprüfter Controller Atmega8

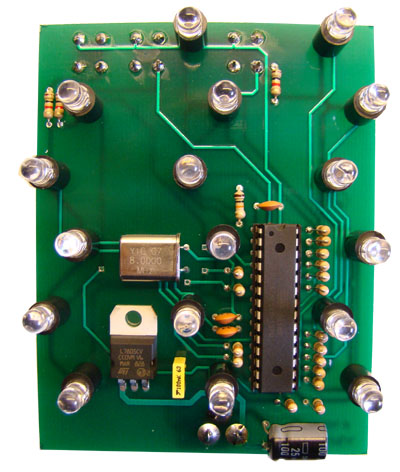

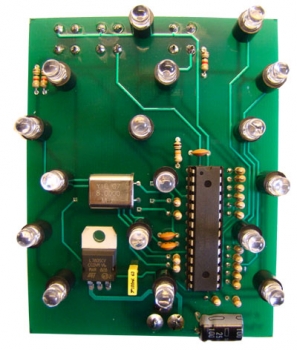

- Platine (mit Lötstoplack und in bester Qualität)
- Alle zum Aufbau benötigten Bauteile (R, C, Tr ...)
- Schaltplan (x.jpg per Mail)
- Eine Betriebsanleitung (PDF-Format per Mail)
- Vorlage für die Frontplatte (x.ppt per Mail)
Led´s, Abstandsrollen und die Frontplatte sind im Lieferumfang nicht enthalten
